太阳能发电厂的ROTARK阀门自动化

西班牙现在是世界上最大的太阳能发电厂，罗托克在确保这些发电厂能够运行方面发挥着关键作用。由于IQ智能电动执行机构在传热流体(HTF)管道的阀门上执行开启/关闭功能，以及一个主站，使整个系统易于控制，Rotork产品对工厂至关重要。

西班牙太阳能厂利用抛物线槽技术与热储存系统相结合，使用熔盐电池可以最大化其发电能力。抛物线槽构造为长抛物面镜，露天管在焦点处运行其长度。阳光被镜子反射并浓缩在管上，在管中被流过的传热油吸收。

太阳能发电厂是大型站点，在面板之间运行着HTF管道，可能覆盖数平方公里的面积。这些工厂需要大量的执行机构，以便在这些管道上执行开启/关闭功能。这种尺寸的驱动器系统需要一种操作人员可以监控和控制它们的方法。

Pakscan™2线数字控制系统在这些工厂广泛使用。罗托克与太阳能行业密切合作，将经济、高效的IQ驱动和控制系统集成到工厂设计中。使用Rotork公司Pakscan P3控制系统的决定，得益于其远程总线能力和成本节约。每个Pakscan P3主站可以长达20公里的总线循环长度，无需劣化或对中继器的需求，使其成为太阳能发电厂宽敞环境的理想选择。中继器需要单独的电源，可以减慢数据传输速度并引入单点故障。转发器的失败将导致与所有下游现场单位进行沟通。

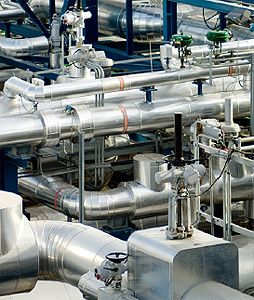

ROTARK阀门执行器安装在携带镜子周围的HTF管道上，盐储存管道和电​​厂管道。大多数执行器是IQ多匝和IQT部件型号，IQM调制执行器用于控制阀的职责，通常由4-20 mA控制信号操作。

能够在不拆下电气盖的情况下调试IQ执行器的能力，以便设置行驶开关结束和扭矩设置，使调试过程高效，与传统的执行器调试相比，提供显着的时间和成本节约。Rotork的非侵入式数据技术提供了执行器和手持式设置工具之间的双向通信。该工具使致动器配置数据能够检索并重新发送到其他致动器，当许多阀门需要近相同的调试设置时，可以节省巨大的时间。最多可以下载10个配置文件和四个数据记录器文件并存储在IQ设置工具中。可以使用或没有主电源进行调试，并确保内部电子元件永久地保护免受湿度或灰尘污染的可能性，确保在环境具有挑战性条件下的长期可靠性。

所有IQ执行器都配备了数据记录器，可记录历史操作数据和阀扭矩配置文件。可以从执行器下载此数据，并在运行Rotork IQ Insight软件上分析，以快速评估操作问题和阀门性能。可以实施有效的资产管理计划，并消除了意外的植物中断。

轻型但坚固的IQ执行器设计的附加功能和功能，提高了工厂运行的长期效率。特别是，大型执行器LCD窗口清晰地显示实时阀门位置以及主动阀门、控制、状态和报警测试信息，具有多语言文本功能。除了记录历史阀门扭矩曲线外，机载数据记录仪还记录这些数据，提供关于阀门和工厂运行条件的有价值的额外信息。

精确，可重复的扭矩测量，独立于频率，电压和温度的变化实现。同时，仅使用一个运动部件 - 将输出旋转转换为电子信号的专利IQ非接触位置测量与存储在安全，非易失性存储器内的位置限制相比。与其他一些设计不同，它不能滑倒。当致动器被命令反向方向时，自动时间延迟电路避免了可能导致阀杆和齿轮箱的过度磨损的冲击载荷。为了确保不经常操作阀门的可靠运行，丢失的运动锤吹效应被纳入未决的阀门。

此外，扭矩开关可以在离开阀门阀座位置的前5%行程中被旁路。如果额外的扭矩仍然不足以引起移动，IQ就会识别到阀门被卡住，并停止操作，以防止电机脱离或进一步损坏。最后，手轮提供可靠的紧急手动操作，机械上独立于电机驱动。它包括一个可挂锁的手/自动离合器，即使在电机运行时也可以安全操作。手动超驰可以在电机运行时进行，而不会损坏执行机构的内部部件。

Pakscan数字2线控制

执行机构由Rotork Pakscan P3控制和监控主站监督循环。感谢安装在P3中的web服务器主站，主控制室的操作员在始终在主设备控制系统失败的情况下，始终始终清晰地清晰地了解了环路上的所有执行器的条件。

Pakscan标准提供双主机通信路径，能够隔离任何基于现场的故障，而不中断与环路上其他单元的通信。这种配置在从阀门到控制室的每个区域都提供了内置冗余，确保阀门位置、状态和状态的重要信息尽可能安全可用。

Modbus TCP协议方便了以太网通信，而Pakscan网络浏览器提供了从主站现场控制单元使用标准网页以近乎瞬时的速度运行。这些数据包括现场诊断，使维护团队能够在办公桌旁而不是在现场识别任何故障，同时也可以配置自动生成警报条件的电子邮件，给维护部门提供即时警告主站问题。

现场服务和改造

除了新的太阳能工厂项目，罗托克还参与了正在运行的工厂的升级和自动化。

例如，对于需要在传热流体管道上自动化阀门的两个站点，Rotork提供了IQTF多转致动器的特殊开发的线性作用变型，以响应于来自控制器的最小信号而满足非常高的机械输出分辨率。

每个阀门的行程是30毫米，要求移动至少这个行程的1%，导致离散的运动只有0.3毫米。为了满足这一要求，线性版本的Rotork IQTF运行在一个相对较低的输出速度，以提供最大的分辨率和精度。位置监控信号由Pakscan P3系统提供。

在每个站点Rotork安装了168个执行器和四个Pakscan P3大师站对于自动化的三英寸截止阀，引入HTF温度的远程控制。改造项目由Rotork的现场服务团队执行，这是Rotork内部的一个专门团队，支持所有执行器的操作，包括改造、维护、维修、扩展范围项目和工厂寿命计划。
